Sekring Motor Putus: Letak Boks Sekring dan Cara Menggantinya

Ada satu komponen di motor Anda yang harganya paling murah tetapi tugasnya paling tidak tergantikan, dan namanya baru disebut ketika motor sudah mogok di pinggir jalan. Sekring motor memang dirancang untuk mengorbankan diri: ia putus supaya kabel, soket, dan komponen kelistrikan yang jauh lebih mahal tidak ikut terbakar. Masalahnya, banyak pemilik motor tidak tahu di mana boks sekring berada, tidak tahu cara membaca kondisinya, dan yang paling berbahaya, mengira sekring yang sering putus bisa diatasi dengan menaikkan ampere atau menyambungkan kawat. Artikel ini menyusun urusannya dari sisi yang paling praktis: mengenali gejala, menemukan boksnya, mengganti sendiri dengan benar, dan tahu kapan berhenti mencoba lalu menyerahkannya ke bengkel. Semua penjelasan bersandar pada keterangan resmi Astra Honda, Suzuki, Yamaha, Wahana Honda, dan Astra Otoshop.

Apa yang sebenarnya dilakukan sekring motor

Astra Honda menjelaskannya dengan satu kalimat yang cukup lugas: sekring berfungsi untuk memutus arus listrik berlebih secara otomatis apabila di dalam rangkaian kelistrikan terjadi hubungan jarak pendek, sehingga sekring dapat mencegah korsleting yang berpotensi merusak komponen kelistrikan. Ade Rohman, Sub Dept Head Technical Service PT Daya Adicipta Motora, yang dikutip Astra Honda, menambahkan alasannya: terputusnya aliran listrik tersebut akan menghilangkan atau menurunkan potensi terjadinya kerusakan yang lebih parah, baik pada komponen kelistrikan maupun pada kabel dan komponen lainnya.

Cara kerjanya sederhana secara fisika. Yamaha menjelaskan bahwa elemen konduktif di dalam sekring meleleh ketika arus melonjak, sehingga memutus arus listrik seketika, dan tindakan ini meminimalkan risiko korsleting serta mengurangi potensi kebakaran. Jadi sekring bukan alat yang "rusak" saat putus. Ia sedang bekerja persis seperti rancangannya.

Suzuki merinci empat fungsi yang saling melengkapi. Pertama, memberi perlindungan terhadap lonjakan arus, karena saat muncul hubungan pendek arus listrik pada motor bisa tiba-tiba meningkat drastis. Kedua, perlindungan keselamatan, sehingga pengendara dan penumpang terhindar dari risiko kecelakaan akibat lonjakan arus. Ketiga, mencegah kerusakan komponen listrik, karena tanpa sekring perangkat seperti saklar dan kabel bisa rusak permanen. Keempat, mencegah kebakaran, karena lonjakan arus yang tidak terkendali berpotensi menimbulkan api.

Astra Otoshop menambahkan fungsi keempat yang sering terlewat, yaitu sekring sebagai indikator kondisi sistem listrik. Menurut Astra Otoshop, jika sekring putus hal ini dapat menjadi tanda bahwa terdapat kerusakan dalam sistem listrik kendaraan, sehingga dengan memeriksa kondisi sekring dapat disimpulkan apakah sistem listrik masih baik atau memerlukan perbaikan. Ini pergeseran cara pandang yang penting: sekring putus adalah pesan, bukan sekadar kerusakan yang perlu ditambal.

Bentuknya ada dua. Suzuki menyebut sekring tabung atau tube fuse berbentuk silinder kaca transparan dengan kawat timah di dalamnya, kerap ditemukan pada motor keluaran lama, dan ukurannya relatif besar sehingga kurang cocok untuk motor baru yang ruang kelistrikannya lebih ringkas. Yamaha menambahkan kelemahan lain, yaitu kaca yang rentan pecah dan getaran mesin yang dapat melemahkan kontak soket. Jenis kedua adalah sekring tancap atau fuse blade, bentuknya pipih dengan dua kaki logam. Yamaha menyebut tipe ini populer karena pemasangan cepat dan koneksi lebih stabil, dan untuk motor harian memang lebih praktis.

Pada sekring tancap, warna bukan hiasan. Astra Honda, Suzuki, dan Yamaha menyebut daftar yang sama persis, jadi Anda bisa memakainya sebagai patokan lintas merek.

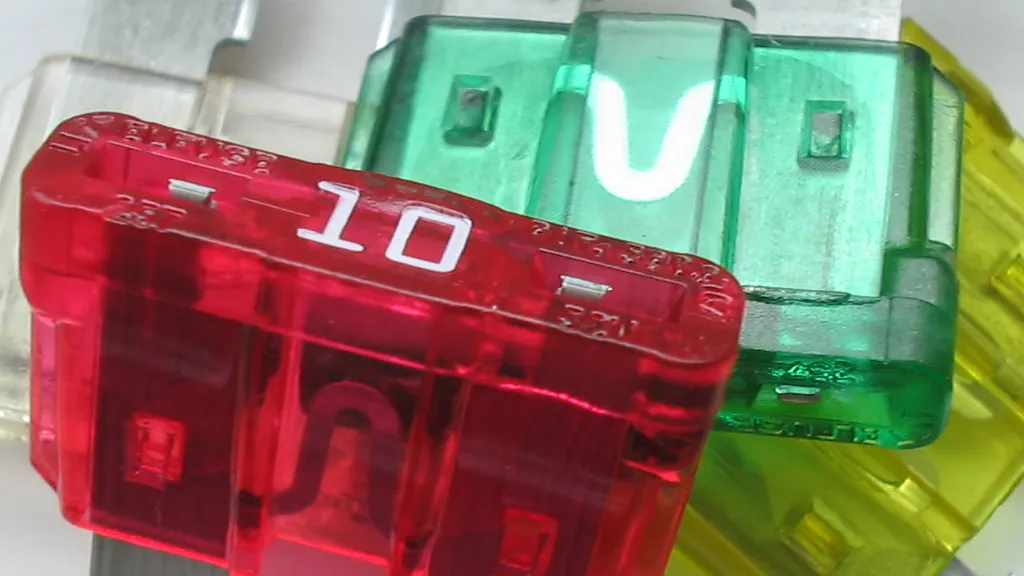

Warna memudahkan, tetapi bukan pengganti angka. Nilai ampere selalu tercetak di badan sekring, dan angka itulah yang menjadi patokan terakhir. Astra Otoshop mengingatkan bahwa setiap jenis kendaraan memiliki spesifikasi sekring yang berbeda tergantung besar arus yang digunakan komponen elektroniknya, sehingga penggantian harus mengikuti rekomendasi produsen, bukan mengikuti warna yang kebetulan tersedia di toko.

Tanda sekring motor putus, dan bagian mana yang putus

Satu hal yang jarang dijelaskan: motor Anda tidak punya satu sekring, tetapi beberapa. Astra Honda menyebut ragamnya mulai dari sekring utama, sekring lampu, sekring pengapian, hingga sekring kipas tambahan. Wahana Honda menegaskan konsekuensinya, bahwa tanda sekring motor tetangga yang putus belum tentu sama dengan tanda yang muncul pada motor Anda, karena semuanya bergantung pada sekring bagian mana yang putus.

Lampu tidak mau menyala padahal bohlamnya baru. Wahana Honda menyebut bila sekring kelistrikan atau sekring lampu yang putus, lampu motor jadi tidak bisa menyala walau mesin tetap hidup dan motor masih bisa dikendarai. Astra Honda menambahkan konteks yang berguna untuk motor modern: karena lampu utama otomatis menyala saat mesin distarter, lampu yang mati bisa dipastikan menunjuk ke sekring lampu.

Klakson mati. Wahana Honda menyebut sekring pada komponen klakson yang mati membuat fungsi ini tidak berjalan, dan motor sebenarnya masih bisa digunakan meski berkendara tanpa klakson jelas membahayakan. Astra Honda mencatat gejala yang sama sebagai salah satu dari tiga tanda utama.

Mesin mati atau tidak mau menyala sama sekali. Ini gejala yang paling mengganggu. Wahana Honda menyebut mesin motor bisa mati kalau sekring utama dan sekring pengapian putus, jadi ketika mesin tiba-tiba mati periksalah kedua sekring tersebut. Astra Honda memberikan saran identik.

Electric starter tidak bereaksi. Yamaha memasukkan gejala ini di urutan pertama, bersama lampu mati dan klakson tidak berbunyi, sebagai tanda awal yang membuat Anda patut mencurigai sekring lebih dulu sebelum memeriksa komponen lain.

Karena gejalanya menunjuk ke jalur tertentu, sekring justru menjadi alat diagnosis yang murah. Kalau hanya satu fungsi yang mati sementara sisanya normal, sekring jalur itulah tersangka pertama. Sebaliknya, kalau seluruh kelistrikan melemah bersamaan, lampu meredup, starter lemah, dan klakson serak, arah kecurigaan bergeser ke sumber dayanya. Perbedaan gejala aki soak dengan gangguan jalur kami bahas terpisah di panduan jenis aki motor dan tanda soak, dan lampu peringatan yang menyala di panel punya arti tersendiri yang dijelaskan di arti lampu indikator panel motor.

Letak boks sekring motor dan cara menemukannya

Kabar baiknya, tiga pabrikan sepakat soal arah pencarian. Suzuki menyebut komponen ini letaknya berada di dekat aki. Yamaha menyatakan hal yang sama dengan bahasa berbeda, bahwa pada motor modern rak sekring biasanya ditempatkan dekat aki untuk memudahkan distribusi daya dan akses pemeriksaan, dan bahwa letaknya biasanya dekat aki sehingga mudah diakses untuk pemeriksaan atau penggantian. Astra Honda menambahkan alasan kenapa banyak orang tidak pernah melihatnya, yaitu penempatannya yang memang tersembunyi.

Jadi aturan pertamanya: temukan dulu aki, maka boks sekring hampir pasti ada dalam radius satu jengkal darinya. Wahana Honda menutup celah sisanya dengan satu instruksi, yaitu pelajari letak sekring sesuai jenis motor. Di lapangan, tiga pola berikut mencakup hampir semua motor harian di Indonesia.

Kalau setelah semua itu Anda masih belum menemukannya, jangan menebak dan jangan membongkar bodi lebih jauh. Buku panduan pemilik motor Anda memuat letak persisnya berikut nilai ampere per jalur, dan itu satu-satunya sumber yang benar untuk model spesifik Anda. Membongkar bodi berlebihan hanya menambah risiko klip patah dan kabel tergores, dan kabel tergores justru salah satu penyebab sekring putus yang akan dibahas di bawah.

Satu kebiasaan kecil yang layak ditiru: Suzuki menyarankan agar Anda memastikan untuk selalu membawa sekring cadangan setiap kali bepergian. Yamaha menyarankan hal serupa, yaitu menyiapkan sekring cadangan dengan rating umum yang sesuai. Sekring adalah salah satu suku cadang paling ringkas yang bisa Anda simpan, dan bedanya sangat terasa ketika motor mati di jalan sepi pada malam hari.

Cara mengganti sekring motor yang putus, langkah demi langkah

Urutan yang aman dan bisa dikerjakan sendiri di pinggir jalan berikut ini disusun dari langkah yang disebut Yamaha, Wahana Honda, dan Astra Honda.

Satu, matikan kunci kontak. Yamaha menyebut langkah pertama adalah mematikan kontak sebelum menyentuh boks sekring. Ini bukan formalitas. Mencabut sekring dalam kondisi rangkaian bertegangan membuka peluang percikan di dudukan sekring, dan justru dudukan yang gosong itulah yang nantinya menimbulkan masalah baru.

Dua, buka akses ke boks sekring. Ikuti pola pencarian di bagian sebelumnya, dan buka penutup boksnya. Banyak motor mencetak diagram jalur pada bagian dalam tutup boks, jadi lihat dulu sebelum menyentuh apa pun.

Tiga, cabut sekring yang dicurigai. Yamaha menyarankan mencabut dengan penjepit. Wahana Honda menyebut cara yang lebih sederhana, yaitu melepas sekring menggunakan tangan bila memang bisa dijangkau. Tariklah lurus, jangan digoyang menyamping, supaya kaki sekring dan dudukannya tidak melebar.

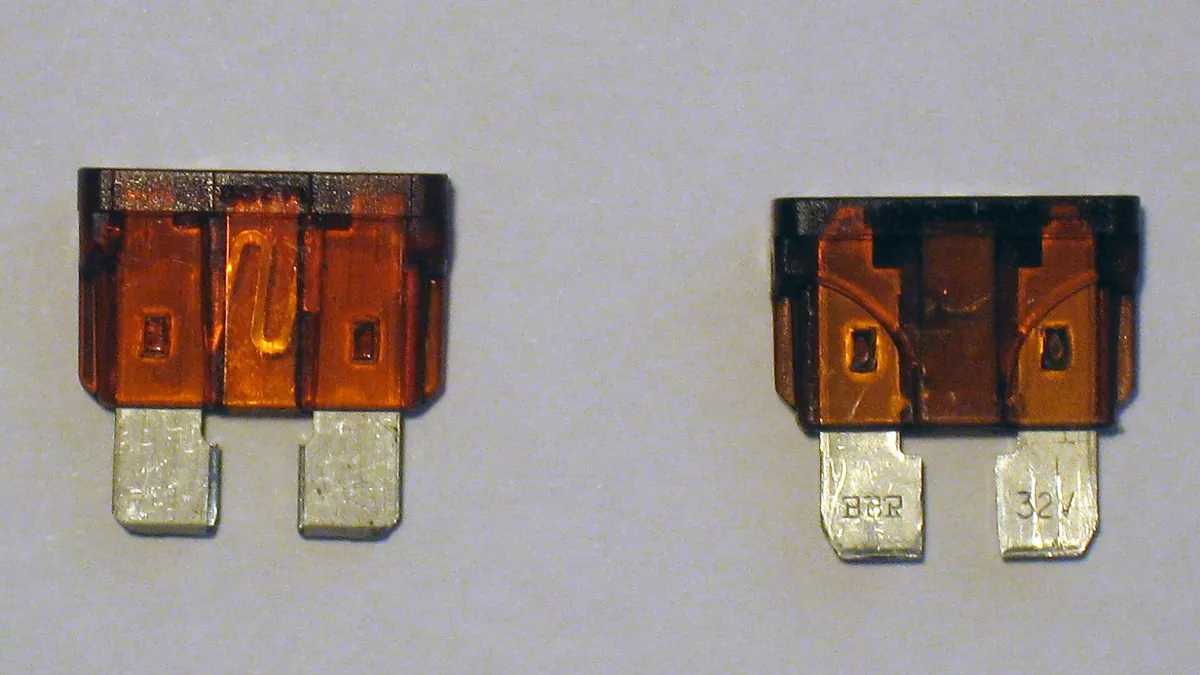

Empat, baca kondisi kawatnya. Ini penentu diagnosis dan tidak butuh alat. Wahana Honda menyebut aturannya lugas: apabila kawat masih menyatu, tandanya sekring masih baik-baik saja; ketika ada kawat yang terpisah atau hangus, berarti sekring motor Anda putus. Astra Honda menggunakan patokan yang sama. Yamaha menambahkan trik untuk sekring yang kawatnya susah dilihat, yaitu menerawangnya dengan senter atau cahaya kuat.

Lima, periksa dudukan dan soketnya sekalian. Yamaha menyarankan memeriksa soket karena koneksi kendur atau berkarat bisa menimbulkan panas dan kerusakan. Astra Otoshop menjelaskan mekanismenya lebih rinci: sekring yang tidak terpasang rapat di dudukannya atau posisinya miring menyebabkan kontak yang tidak sempurna, sehingga timbul panas berlebih atau percikan api kecil yang lama-kelamaan merusak sekring hingga putus. Jadi kalau Anda menemukan dudukan yang menghitam, mengganti sekring saja tidak akan menyelesaikan masalah.

Enam, pasang sekring pengganti dengan nilai yang sama persis. Astra Honda menyebutnya sebagai syarat, yaitu pastikan sekring baru berukuran sama dengan sekring sebelumnya agar tidak terjadi kerusakan pada sistem kelistrikan motor. Yamaha meminta hal yang sama dengan istilah berbeda, yaitu memasang pengganti yang sama warna dan ratingnya. Pastikan sekring duduk rata dan rapat, bukan sekadar menempel.

Tujuh, nyalakan kontak dan uji satu per satu. Cek lampu utama, lampu sein, klakson, panel indikator, dan starter. Kalau semuanya kembali normal, pekerjaan selesai. Kalau sekring baru langsung putus lagi, berhenti di sini, dan lanjut ke bagian terakhir artikel ini.

Satu catatan yang menutup pertanyaan yang sering muncul: sekring tidak bisa diservis. Yamaha menyatakannya tanpa syarat, bahwa penggantian dilakukan sesuai spesifikasi karena komponen ini tidak diperbaiki. Tidak ada versi "disolder ulang" yang aman, karena begitu elemen di dalamnya diubah, nilai putusnya tidak lagi bisa dipercaya.

Kenapa menaikkan ampere atau memakai kawat adalah ide buruk

Di sinilah kebiasaan bengkel pinggir jalan sering bertentangan dengan panduan pabrikan, dan taruhannya bukan uang melainkan kebakaran. Logikanya begini: seluruh sistem kelistrikan motor dirancang dengan satu titik terlemah yang disengaja, dan titik itu adalah sekring. Ketika Anda menaikkan nilai ampere, Anda tidak menghilangkan masalah. Anda memindahkan titik terlemah ke tempat lain, yaitu ke kabel, soket, atau saklar yang tidak pernah dirancang untuk putus dan harganya jauh lebih mahal.

Suzuki menjelaskannya dengan contoh angka. Menurut Suzuki, jangan memasang fuse 10A jika batasan listrik pada motor hanya 5A, sebab arus listrik akan berlebih sehingga berpotensi merusak komponen listrik lainnya. Sebaliknya juga tidak benar: Suzuki mengingatkan untuk menghindari memasang fuse 5A jika batasan listrik pada motor 10A, karena sekring tersebut akan mudah putus jika dipaksakan dipasang. Jadi keduanya salah, dan satu-satunya nilai yang benar adalah nilai bawaan.

Yamaha menyampaikan mekanismenya dari sisi waktu respons. Menurut Yamaha, memakai nilai terlalu kecil membuat pelindung sering putus, sedangkan nilai terlalu besar menunda respons saat arus melebihi kapasitas dan bisa merusak komponen. Kalimat "menunda respons" itu yang perlu dibaca pelan. Sekring beramper terlalu besar tetap akan putus, tetapi baru setelah kabel di belakangnya sempat memanas lebih dulu. Astra Otoshop menutupnya dengan larangan yang paling tegas: jangan pernah mengganti sekring dengan nilai amper yang lebih tinggi dari rekomendasi pabrikan, dan gunakan nilai yang sesuai dengan yang tertera pada kotak sekring atau buku manual motor.

Kebiasaan yang lebih berbahaya lagi adalah mengakali sekring dengan kawat atau menyambung ujung yang putus. Dalam pembahasan korsleting, Suzuki menyebutnya secara langsung: hindari mengakali fuse dengan menyambung kabel yang putus agar alirannya kembali normal, sebab itu justru akan memperparah kondisi sistem kelistrikan. Kawat sambungan tidak punya nilai putus yang terkontrol. Dengan kata lain, motor Anda berjalan tanpa pengaman sama sekali, dan Suzuki mencatat bahwa lonjakan arus yang tidak terkendali berpotensi menimbulkan kebakaran.

Kalau sekring putus lagi, ini yang perlu ditelusuri

Sekring yang putus sekali lalu tidak pernah kambuh biasanya memang kejadian tunggal. Sekring yang putus berulang adalah gejala, dan Astra Otoshop menyusun daftar penyebabnya menjadi tujuh kelompok yang bisa Anda pakai sebagai urutan pemeriksaan.

Beban listrik berlebihan. Astra Otoshop menyebut pemasangan aksesori tambahan seperti lampu HID, klakson aftermarket, atau charger ponsel yang melebihi kapasitas standar kelistrikan motor bisa membuat arus yang mengalir jadi terlalu besar. Suzuki menyampaikan hal senada, bahwa lonjakan arus bisa terjadi karena ada komponen listrik lain yang menarik daya melebihi batas aman atau pemasangan aksesori tambahan yang melebihi kapasitas.

Kabel terkelupas, terjepit, atau menyentuh bodi. Astra Otoshop menyebut kabel yang terkelupas, terjepit, atau bersentuhan dengan bodi motor bisa menyebabkan arus mengalir tidak pada jalurnya. Suzuki menambahkan air sebagai pemicu, karena korsleting bisa terjadi akibat kabel yang terkelupas, terjepit, aus, atau terkena air.

Kualitas sekring yang rendah. Astra Otoshop menyebut sekring berkualitas rendah atau tidak sesuai pabrikan sering tidak mampu menahan arus sesuai nilai amperenya, sehingga mudah putus meski beban listrik normal. Suzuki mencantumkan faktor yang sama, yaitu kualitas sekring yang tidak bagus sehingga tidak bertahan lama bahkan saat tidak ada masalah kelistrikan. Perbedaan komponen orisinal, KW, dan aftermarket kami bahas terpisah di panduan sparepart ori, KW, dan aftermarket.

Pemasangan yang tidak rapat. Sudah dibahas di atas, dan Astra Otoshop menempatkannya sebagai penyebab tersendiri karena memang sering terlewat.

Komponen kelistrikan yang rusak. Astra Otoshop menyebut kiprok atau regulator, spul, dan CDI yang rusak bisa menyebabkan arus listrik tidak stabil atau berlebihan. Suzuki menyebut lampu, kiprok, atau starter sebagai contoh komponen bermasalah yang membuat sekring mudah putus. Untuk motor injeksi, gangguan kelistrikan bisa menyeret unit kendali mesin ikut terbaca bermasalah, dan gejalanya kami uraikan di tanda ECU motor injeksi bermasalah.

Modifikasi kelistrikan tanpa perhitungan. Astra Otoshop menyebut mengganti lampu dengan daya lebih besar atau menyambung kabel sembarangan membahayakan sirkuit. Suzuki menuliskannya lebih keras dalam pembahasan korsleting, bahwa modifikasi yang dilakukan sembarangan tanpa pengetahuan kelistrikan otomotif akan mengakibatkan korsleting, dan lebih parah lagi dapat memicu terjadinya kecelakaan atau motor terbakar. Suzuki juga menyebut motor dengan terlalu banyak aksesori kelistrikan akan kelebihan beban sehingga sekring bisa rusak, meleleh, bahkan terbakar.

Kelembapan dan korosi. Astra Otoshop menjelaskan motor yang sering terpapar hujan, kelembapan tinggi, atau kotoran bisa membuat soket sekring dan kabel berkarat, dan korosi ini meningkatkan hambatan listrik, memicu panas berlebih, lalu membuat sekring putus. Suzuki menyebut faktor lingkungan yang lembap sebagai penyebab terakhir dalam daftarnya.

Untuk penanganannya, Astra Otoshop menyarankan empat langkah berurutan: periksa jalur kabel dan konektor terutama yang mengarah ke komponen listrik penting; gunakan sekring dengan kualitas baik dan nilai ampere sesuai spesifikasi; hindari beban listrik berlebihan dan pertimbangkan memakai relay tambahan bila memang perlu memasang aksesori berdaya besar; lalu lakukan pengecekan berkala ke bengkel terpercaya, karena masalah kelistrikan sering memerlukan alat dan keahlian khusus untuk didiagnosis secara akurat.

Saran terakhir itu yang paling sering diabaikan, padahal paling menghemat. Mengganti sekring berulang kali sambil berharap masalahnya hilang sendiri berarti membiarkan sumber arus berlebih tetap bekerja di balik bodi, dan biaya perbaikan wiring yang sudah meleleh jauh melampaui ongkos diagnosis. Jadwal pemeriksaan yang wajar untuk motor harian kami bahas di panduan jadwal servis motor rutin, dan kalau Anda sedang menghitung total pengeluaran kendaraan per tahun, kalkulator biaya kepemilikan bisa dipakai untuk menaruh pos perbaikan tak terduga ini pada tempatnya. Sekring adalah komponen paling murah di motor Anda, dan justru karena itu ia tidak pantas diperlakukan sebagai penghalang yang perlu diakali.
